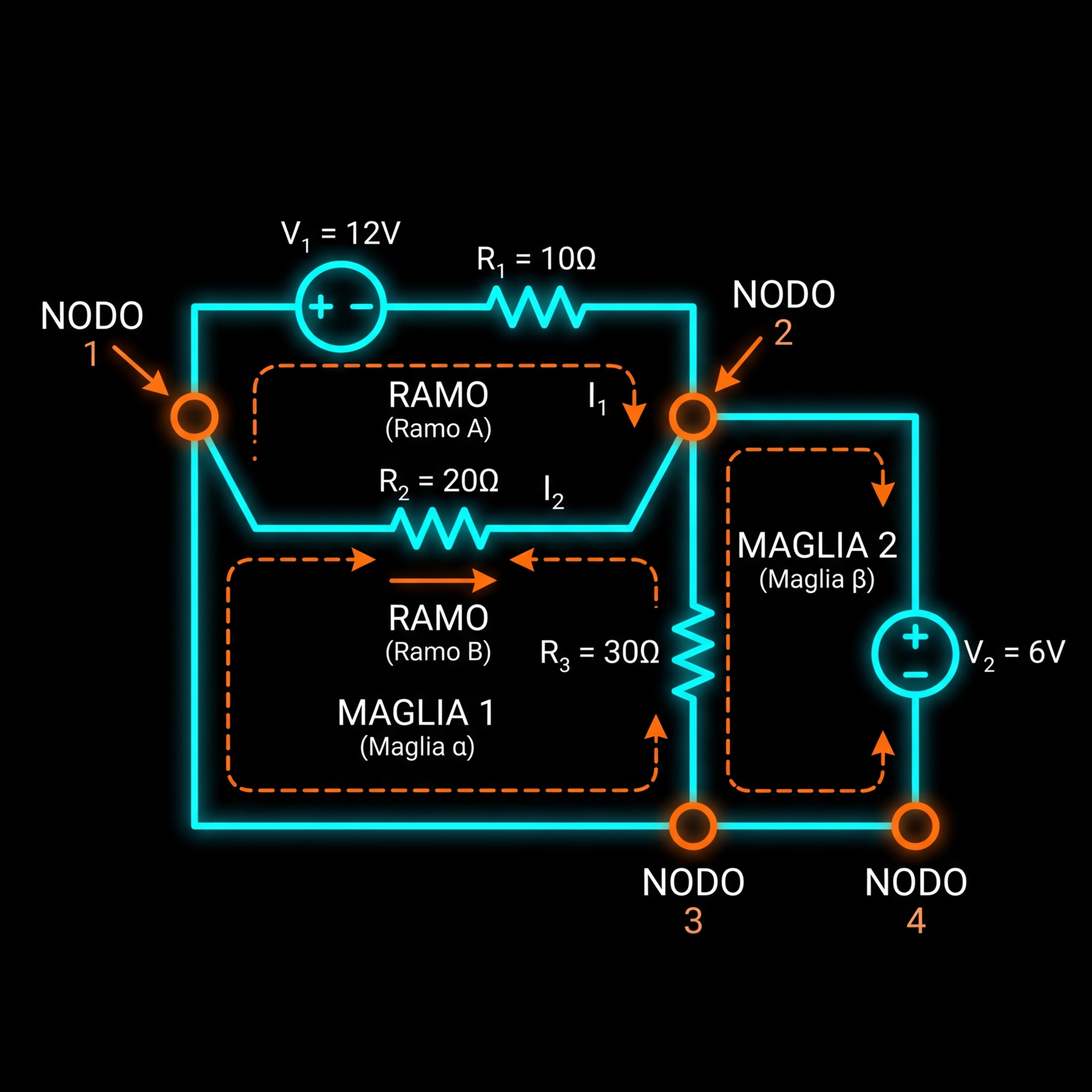

La topologia di un circuito elettrico descrive come i componenti sono collegati tra loro, indipendentemente dal loro valore fisico o dal tipo di componente. È lo "scheletro" logico necessario per applicare le leggi fondamentali.
Definizioni Fondamentali
- Nodo: È un punto del circuito in cui si incontrano almeno tre conduttori. In un nodo la corrente può dividersi o riunirsi.
- Ramo: È il tratto di circuito compreso tra due nodi consecutivi. In ogni ramo la corrente ha lo stesso valore in ogni punto.
- Maglia: È un qualunque percorso chiuso che partendo da un nodo ritorna al punto di partenza senza passare due volte per lo stesso ramo.
Perché è importante?
Identificare correttamente questi elementi è il primo passo per risolvere un circuito. Il numero di nodi e rami determina quante equazioni indipendenti dovremo scrivere usando le leggi di Kirchhoff.
N. Equazioni Maglie = Rami - (Nodi - 1)
Senza una chiara visione topologica, è facile commettere errori di segno o scrivere equazioni ridondanti che non portano alla soluzione.
